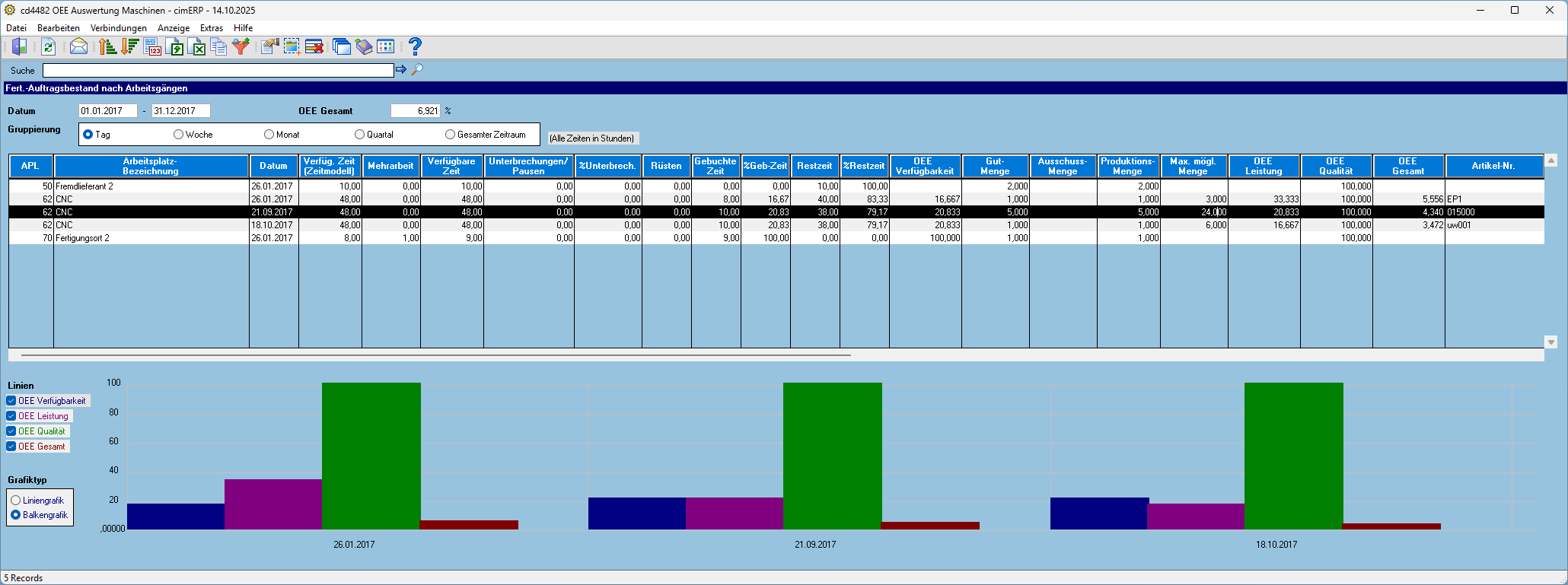

OEE Auswertung Maschinen (cd4482) - Tabellenanzeige und Grafik
Anzeige von OEE-Kennzahlen in Tabellenform und mit Grafik-Ausgabe.
Allgemeine Beschreibung → Auswertung OEE Maschinen (cd4482)

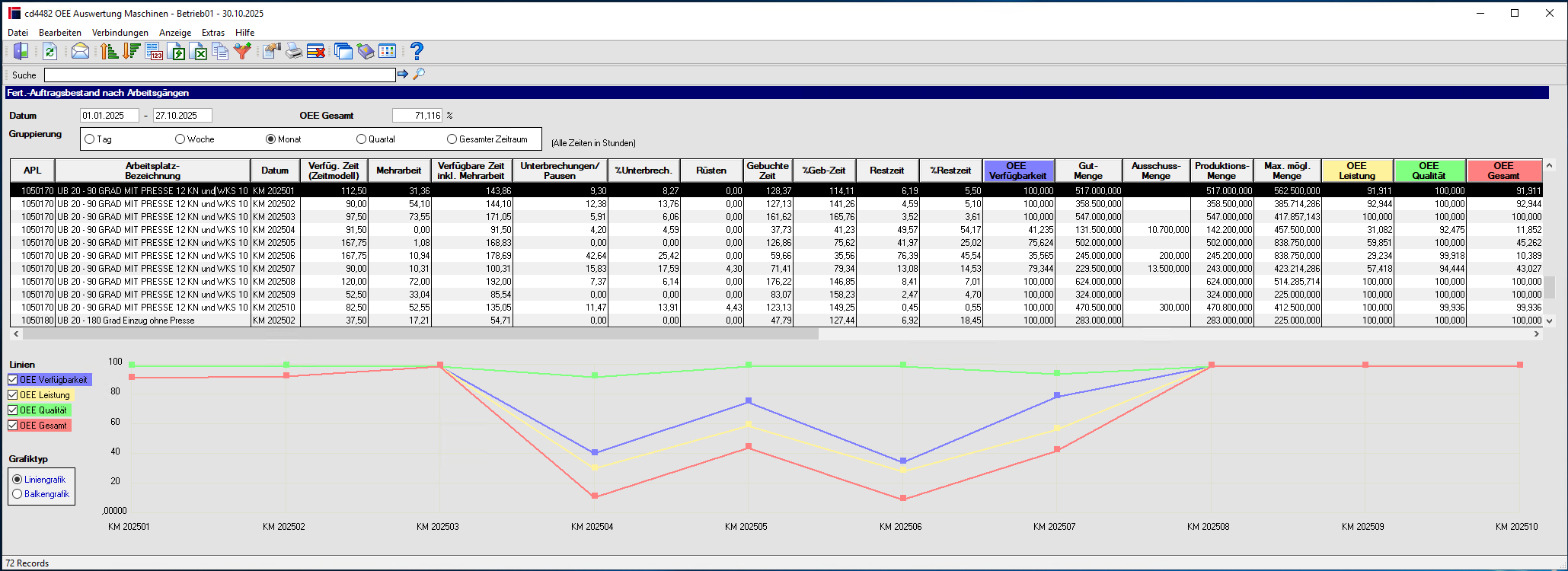

Beispiel 2:
Felder
| Datum von - bis | Anzeige der Vorgabewerte Datum |
| OEE Gesamt | Ausgabe der gesamten OEE über alle ermittelten Datensätze im Zeitraum |
| Gruppierung | Anzeige der in der Startmaske vorgegebenen Gruppierung |
Tabelle
| APL | Arbeitsplatz |
| Arbeitsplatzbezeichnung | Arbeitsplatzbezeichnung |
| Datum | Hier wird je nach Gruppierungsauswahl entweder ein Tagesdatum, eine Kalenderwoche, ein Kalender-Monat oder ein Kalender-Quartal angezeigt. |
| Verfüg. Zeit (Zeitmodell) | Verfügbare (summierte) Zeit aus dem Zeitmodell des Arbeitsplatzes zum jeweiligen Datum |
| Mehrarbeit | Geleistete Mehrarbeit gem. BDE-Protokoll: Mehrarbeit ist die Zeit, die zusätzlich zur geplanten Zeit rückgemeldet wurde. |
| Verfügbare Zeit inkl. Mehrarbeit | die verfügbare Zeit ist die Summe der verfügbaren Zeitmodell-Zeit und der Mehrarbeit |
| Unterbrechungen/ Pausen | Summe der gebuchten Unterbrechungen/Pausen gem. Unterbrechungs-Protokoll |
| %Unterbrech. | Prozent-Anteil der Unterbrechungszeiten zur verfügbaren Zeit (Zeitmodell) |
| Rüsten | Summe der gebuchten Rüstzeiten gem. BDE-Protokoll |
| Gebuchte Zeit | Summe der gebuchten Produktionszeiten gem. BDE-Protokoll |
| %Geb-Zeit | Prozent-Anteil der gebuchten Produktionszeiten zur verfügbaren Zeit (Zeitmodell) |
| Restzeit | Nicht gebuchte Zeit der verfügbaren Zeit |
| %Restzeit | Prozent-Anteil der nicht gebuchten Zeiten zur verfügbaren Zeit (Zeitmodell) |
| OEE Verfügbarkeit in % | Die Kennzahl „OEE Verfügbarkeit“ wird wie folgt ermittelt: Produktionszeit (gebuchte Zeit) / geplante Zeit (Zeitmodell-Zeit) = OEE Verfügbarkeit |
| Gutmenge | (summierte) Gutmenge (aus BDE-Protokoll) |
| Ausschussmenge | (summierte) Ausschussmenge (aus BDE-Protokoll) |
| Produktionsmenge | Produktionsmenge = Gutmenge + Ausschussmenge |
| Max. mögl. Menge | Maximal mögliche Produktionsmenge |
| OEE Leistung in % | Die Kennzahl „OEE Leistung“ wird wie folgt ermittelt: Tatsächlich produzierte Menge / maximal mögliche Menge = Leistung |
| OEE Qualität in % | Die Kennzahl „OEE Qualität“ wird wie folgt ermittelt: Gutmenge / Produktionsmenge = Qualität |
| OEE Gesamt in % | Die Kennzahl „OEE Gesamt“ wird wie folgt ermittelt: OEE Verfügbarkeit x OEE Leistung x OEE Qualität = OEE Gesamt |
| Artikel-Nr. | Artikel-Nummer aus BDE-Potokoll (bei mehreren BDE-Datensätzen ist es die letzte gefundene Artikel-Nummer) |
| Bezeichn. 1 | Bezeichnung 1 zur Artikel-Nummer |
| Bezeichn. 2 | Bezeichnung 2 zur Artikel-Nummer |
| Masch.-Grp. | Maschinengruppe des Arbeitsplatzes |
| Var.1 | Varianten-Informationen zum Artikel |
| Var.2 | Varianten-Informationen zum Artikel |
| Var.3 | Varianten-Informationen zum Artikel |
| Var.4 | Varianten-Informationen zum Artikel |
| Var.5 | Varianten-Informationen zum Artikel |
Felder der Grafik-Anzeige
| Linien | Wahl der gewünschten Linien: Mögliche Werte sind: OEE Verfügbarkeit ja/nein OEE Leistung ja/nein OEE Qualität ja/nein OEE Gesamt ja/nein |
| Grafiktyp | Wahl der Linienart Mögliche Werte sind: Liniengrafik (0) Balkengrafik (1) |
| Tool-Tip | Wenn die Maus über einen Datenpunkt zieht, wird im Tool-Tip der Wert des Datenpunktes angezeigt  |
Menüpunkte
| Datei | Informationen zum Menüpunkt "Datei" |
| Bearbeiten | Informationen zum Menüpunkt "Bearbeiten" |
| Verbindungen | Informationen zum Menüpunkt "Verbindungen" |
| Anzeigen BDE Protokoll | |
| Anzeige | Informationen zum Menüpunkt "Anzeige" |
| Grafik | |
| Extras | Informationen zum Menüpunkt "Extras" |
| Hilfe | Informationen zum Menüpunkt "Hilfe" |
Buttons
