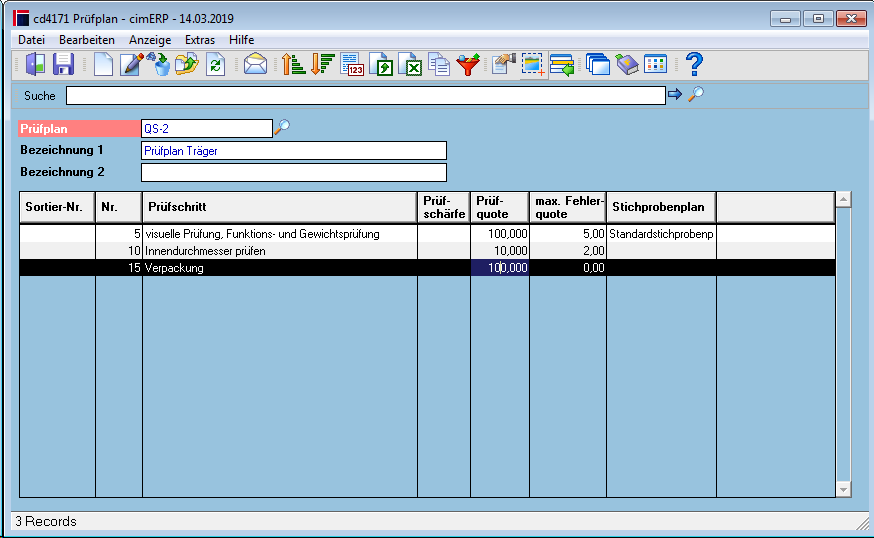

Prüfplan - Startmaske
In der Startmakse können Prüfpläne zur Anzeige/Änderung ausgewählt bzw. neu angelegt werden.
Prüfpläne spezifizieren die Aufgaben im Rahmen der Wareneingangs- bzw. Fertigungskontrolle und die Verwendung bestimmter Prüfmittel. Prüfpläne können bestimmten Arbeitsgängen zugeordnet werden (s. Arbeitsgang oder Arbeitsplan) und mit den Fertigungspapieren gedruckt werden (s. Basisparameter Fertigung - Reiter Papiere).
Prüfpläne bestehen aus verschiedenen Prüfschritten. Zu jedem Prüfschritt kann eine Prüfanweisung angegeben werden, die durch Texte, Bilder sowie anderen Unterlagen und Individualdaten präzisiert werden kann. Weiterhin kann jeder Prüfschritt mehrere Prüfmerkmale beinhalten. Die Prüfschritte können für den Prüfplan einzeln definiert, oder aus vordefinierten Prüfmerkmalen ausgewählt werden. Bei direkter Spezifikation des Prüfmerkmales können das Prüfmittel, Sollwert und Toleranz oder Min-/Max-Werte, Maßeinheit, Anzahl der Messwerte und die Prüfvorschrift für dieses Merkmal angegeben werden. Bei der Verwendung vordefinierter Merkmale erfolgt nur die Auswahl des Merkmals und die Angabe der durchzuführenden Messungen. Dabei können je nach Definition Merkmale zur Prüfung bestimmter Variablen oder zur attributiven Prüfung gewählt werden. Bei Einzelmerkmalen oder Merkmalen zur Variablenprüfung kann die Anzahl der durchzuführenden Messungen vorgegeben werden. Zu den einzelnen Prüfschritten können verschiedene Bilder zur besseren Veranschaulichung hinterlegt werden. Zusätzlich können Texte und Individualdaten erfasst und bestimmte gespeicherte Dokumente (z.B. externe Vorschriften) dem Prüfplan zugeordnet werden.
Felder
| Prüfplan | Eingabe des Prüfplanes (oder Auswahl über Matchcode Prüfplan) |
| Bezeichnung 1 und 2 | Bezeichnungen des Prüfplanes |
Tabelle
| Sortier-Nr | Die Eingabe einer Sortiernummer, um die Reihenfolge der Prüfschritte (nachträglich) zu beeinflussen. |
| Nr. | Fortlaufende Nummer der Prüfschritte (im 5er Schritt, jedoch auch manuelle Eingabe der Nummer Neuanlage von Prüfschritten möglich) |
| Prüfschritt | Bezeichnung der einzelnen Prüf-/Arbeitsschritte |
| Prüfschärfe | Die frei definierte Prüfschärfe nach Allgmeinen Parametern QS besagt, dass der Prüfschritt nur bei Verwendung dieser Prüfschärfe der Rückmeldung durchgeführt zu werden braucht. Somit können spezielle Messungen, die nur bei verschärfter Prüfung erforderlich sind, abhängig von der Prüfschärfe gesteuert werden. |
| Prüfquote | Anzeige der Prüfquote in Prozent |
| max. Fehlerquote | Anzeige der maximalen Fehlerquote in Prozent |
| Stichprobenplan | Kennwerte (Stichprobenpläne nach ISO 2859) bei der Ermittlung der maximal zulässigen Fehlermenge, s. a. Verwalten Stichprobenpläne |
Menüpunkte
| Datei | Informationen zum Menüpunkt "Datei" |
| Bearbeiten | Informationen zum Menüpunkt "Bearbeiten" |
| Bearbeiten Sortiernummer | Verzweigt in die Bearbeitung der Sortiernummern |
| Kopieren von anderem Prüfplan | Ermöglicht das Kopieren von einem anderenn (Master)-Prüfplan |
| Verwendungsnachweis | Verzweigt zur Anzeige des Prüfplan Verwendungsnachweis und schlüsselt alle Artikel mit dem hinterlgten Prüfplan auf |
| Anzeige | Informationen zum Menüpunkt "Anzeige" |
| Extras | Informationen zum Menüpunkt "Extras" |
| Hilfe | Informationen zum Menüpunkt "Hilfe" |
